脈沖電子圍欄系統設計方案
3.5.3 防水箱
3.6 中心控制室組成部他
3.6.1 總線報警主機
3.6.2 總線報警主機鍵盤
3.6.3 單防區模塊
3.6.4 繼電器模塊
3.6.5 管理中心軟件
脈沖電子圍欄報警系統分兩個部分組成，報警控制主機和脈沖電子圍欄前端（探測器）。前端設備就是探測器，為適應室外各種周界高低、形狀的不規則以及各種惡劣天氣，減少誤報，探測器首選脈沖電子圍欄探測器。
當有人試探接觸脈沖電子圍欄合金線時，就會被脈沖電子圍欄合金線上的高壓脈沖擊退，若有人剪短合金線或強行入侵時，探測器探測到電子圍欄被破壞和有人非法翻越時造成的電子圍欄線開路、短路或者惡意拆開主機時，探測器發出現場聲光報警信號，并通過報警線路傳輸至管理中心的報警控制主機。管理中心的保安人員主機鍵盤上的防區顯示或者通過軟件上的電子地圖，可以迅速確定破壞或者非法入侵的具體位置。同時可以通過視頻聯動，使相應的攝像機圖像畫面在監視器上彈出，使管理中心的保安人員能觀察到現場情況。電子圍欄探測器在報警時產生的報警信號除了可以觸發現場連接的聲光警號外，還可以觸發現場燈光聯動裝置給攝像機補光。
電子脈沖電子圍欄是通過圍欄控制主機產生正負、高低兩種脈沖電壓，通過合金線形成回路，當有人或者其他物體碰觸合金線，合金線上1S/次的高壓脈沖會對接觸物體形成電擊感（絕無生命危險），迫使接觸者放開或遠離，從而達到阻止進入防范區域的目的；相對傳統的電子圍欄產品，艾禮富脈沖電子圍欄在技術上對產品實現了革命性的突破，也是目前國內最先進的電子圍欄產品之一，其主要優勢如下：
l 特有的技術可以實現前端圍欄上的每根線都有電擊，讓入侵者無機可乘；
l 具有LED指示功能，能在主機面板上直接顯示出電子圍欄上的工作狀；
l 具有LCD顯示，能實時顯示每根線上的實際電壓值；
l 具備高低壓自由切換功能，可以在白天用低壓模式，既能起到阻擋報警的作用，同時降低打擊力度，晚上用高壓模式，加大打擊力度；
l 主機內部可直接配備蓄電池，方便管理；
l 通過外接鍵盤控制器可遠程設置并調控主機的工作狀態，更具人性化設計。
l 采用最新的防拆檢測技術，在圍欄控制主機遭到非法打開時或者外箱撬裂等情況下及時報警。
電子圍欄型周界安防阻擋報警系統與其他周界安防產品的比較
功 能 | 紅 外 | 張 力 網 | 高壓電網 | 智能型周界安防阻擋報警系統 |
威 懾 感 | 無 | 稍有 | 有 | 有 |
阻擋作用 | 無 | 有 | 有（打擊力度大，會讓人受傷） | 有（會給翻越的人以電擊，但對人體無傷害） |
報 警 | 有 | 有 | 有 | 有 |
《安全防范工程技術規范》GB 50348-2004
《上海市重點單位重點部位安全技術系統防范要求》DB31/329.5-2010
《防盜報警控制器通用技術條件》GB 12663-2001
《安全防范工程技術規范》GB 50348-2004
《入侵探測器 第1部分：通用要求》 GB 10408.1－2000
《入侵探測器 第4部分：主動紅外入侵探測器》 GB 10408.4－2000
《防盜報警控制器通用技術條件》GB 12663-2001
《安全防范系統驗收規則》GA 308-2001
《安全防范工程程序與要求》GA/T 75-94
《入侵報警系統技術要求》GA/T 368-2001
《報警系統電源裝置、測試方法和性能規范》GB/T 15408-1994
《安全防盜報警設備安全要求和試驗方法》GB/T 16796-1997
《民用建筑電氣設計規范》JGJ/T16-92
《電氣裝置安裝工程接地裝置施工及驗收規范》GB6510-92
《工業企業通訊接地設計規范》GBJ79-85
《智能建筑弱電工程設計施工圖集》GJBT-471
《智能建筑設計標準》GB/T50314-2000
《弱電工程通用技術標書》DG/TJ08-603-2002
《智能建筑弱電工程設計施工圖集》
《電氣裝置安裝工程電纜線路施工及驗收規范》GB50168-92
《建筑物防雷設計規范》GB50057-94
《安全防范工程程序與要求》GA/T75-94
《安全防范系統通用圖形符號》GA/T74-2000
《建筑電氣安裝工程質量檢驗評定標準》GYT253-88
系統設計將防范區域進行合理劃分，盡可能做到報警時準確定位，每個區域防范范圍控制在人眼可視視野內。周界防區無死角、無盲區。
現有XXXX工業園或工廠需要對周界實行安全技術防范，建設方要求圍墻報警系統在遇到非法入侵報警時，與該防區附近的攝像機進行聯動，即監控室的監控畫面能在周界報警系統有警情發生時，自動彈出改報警防區對應的監控畫面。
結合安防設施的技術特點，并從智能化系統整體管理考慮，本設計方案在周界建成的圍墻上設置脈沖電子圍欄探測器進行防護，管理中心采用安裝總線制報警接收主機等設備，通過總線報警主機將前端報警信息和防區位置準確顯示出來，同時利用總線系統配套的聯動模塊聯動監控系統，構成周界防越報警系統。
前端設備主要是電子圍欄，電子圍欄系統是一種“有形”的報警系統，實實在在地給人一種威懾感覺，使入侵者增加一種心理壓力，從而把報警系統和警戒系統有機地結合起來，達到以防為主，防報結合的目的。在國外已被廣泛使用在周界安防領域，可做到事前威懾，事發時阻擋并報警，還能延緩外界的入侵時間,具有較強的安全可靠性。系統安裝后，相當于在墻頂上形成一道“有形”的電子屏障，增加了圍墻高度，使外人無法入侵，也使圍墻內的人無法從墻面攀越逃離。電子脈沖每分鐘60次掃描電子墻的每一根導線，每個脈沖峰值有700-5000伏，使入侵者難以攀越。另外本系統如遇斷路、短路、防拆，系統都會發出報警信號。還可以與任何報警系統聯網使用，便于提高防范等級。
艾禮富電子智能型周界安防阻擋報警系統，前端圍欄每根線都有帶電，使入侵者沒有可乘之機。系統和交流電網有本質的不同，它采用了高壓脈沖（700-5000V）及低能量（小于5個焦耳），因而對人不會構成生命危害，同時電子圍欄的柔性中間桿和專用合金絲，不支持人體的重量，又能感知入侵者的入侵，并發出報警信號，確保系統的安全可靠。
下圖是用電阻分壓之后接示波器觀察到的圍欄主機高壓輸出電壓，兩個脈沖的脈寬不超過100us，電壓幅值是1:1000的比例顯示（高壓實際輸出電壓為5.4Kv）：
從圖中可以看出艾禮富電子圍欄主機的設計參數是完全符合國家標準的。
本系統有高壓、低壓兩種工作模式，用戶可以根據不同的需求自由切換模式，高壓模式可以產生峰值為5000-10000V的高壓脈沖，低壓脈沖模式可以產生峰值為700-1000v左右的脈沖電壓。可以在白天或有人員在圍欄附近作業時切換到低壓模式，這使前端圍欄的脈沖打擊力度更小，如果夜間或安全警惕較高時，可以恢復到脈沖峰值為5000-10000V的高壓脈沖模式。
系統設計將防范區域進行合理劃分，盡可能做到報警時準確定位，每個區域防范范圍控制在人眼可視視野內。周界防區無死角、無盲區。
xxxx周界形狀不太規則，周界很長，可在圍墻的頂端架設脈沖電子圍欄探測器以達到防范不法分子闖入。
防范區域合理劃分，與前端一一對應，做到報警時準確定位，并通過控制中心輸出報警信息。
占地面積較大，周界較長，這對于系統信號傳輸以及電源供應都是一個嚴峻的考驗。但將其為分為幾部分，各部分分別設置周界的話會影響整體性，因此本方案設計周界系統仍在整體外圍設置脈沖電子圍欄探測器，但線路信號傳輸上可分將各個不同部位的探測器分為多組，采用總線傳送至管理中心報警主機，則每條總線上的距離均可滿足系統信號傳輸要求，充分保證系統穩定性。對于電源部分，主機的電源插頭直接接市電220伏，無需外接變壓器。
為減少系統的管線敷設，避免中心/前端管線繁多、雜亂，不利于后期的管理維護等問題，采用總線傳輸方式。
前端探測器均通過總線式報警輸入模塊接入周界報警系統總線，在控制中心通過總線制報警接收設備、系統管理計算機及管理軟件對報警信號進行接收和處理，并外接聲光報警器，在報警時實現聲光提示和電腦顯示。
本周界防越報警系統前端探測器采用艾禮富電子的脈沖電子圍欄主機WS-8008-1L，后端管理中心主機采用艾禮富總線制報警控制主機AL-7480B。
2 有強大的威懾作用，有效阻退入侵者，防護周界區域，對翻越行為提供及時的報警；
2 適用性強，抗誤報性能極好，可適用于各種高低溫變化大，及形狀不規則的周界，防范效果佳；
2 系統劃分區域管理便于報警區域的準確定位；
2 中心警情提示直觀，警號、電子地圖等多種報警提示；
2 聯動監控圖像報警，聯動夜間監控輔助光源；
2 通過中心實現對前端設備的狀態控制；
2 安全可靠對人體無直接傷害。
本方案根據現場實際情況設計，設計特點如下：
1) 電子圍欄配件部分(按單線長度計算)，例如1000米周界，配件價格計算：(1000X4)X4.5=；
2) 脈沖主機WS-8008-1L(單防區帶液晶屏顯示)安裝在室外，配防水箱機箱用于防水和防塵；
3) 本方案周界設置6個防區，便于警衛出警；
4) 控制室報警采用報警主機帶大警號緹示；
5) 報警傳輸采用4芯線纜將圍欄主機的報警信號傳輸到總線報警控制主機；
6) 每臺圍欄主機現場安裝大警號一個，用于現場報警提示，增加震懾力，達到阻嚇目的。
7) 后端控制設備采用總線制報警控制主機AL-7480B，該主機采用雙總線通訊端口接入方式，不加中繼的情況下，采用RVVP2X1.5或RVS2X1.5通訊線，通訊距離可以達到1200米X2=2400米。
電子圍欄控制主機位置一般安裝在控制室，或門衛室或者分段掛在圍墻適當位置，采用墻掛式安裝，如果裝在室外，應配套安裝防水箱。系統配有聲光報警系統，發生報警時，可通過主機排查警情。
產品特性：
a) 差分電壓輸出技術：每條線上有電壓，相臨兩線之間有壓差。
b) 高/低壓手動切換、遠程設備自動切換功能。
c) 短路、斷線、防拆報警，設備故障自我檢測。
d) 自由設定報警延遲時間。
e) 防水型外殼及上下蓋外觀設計導向行業發展。
f) RS485遠程控制、鍵盤、計算機、網絡等多種集中管理方案。
g) DC12V及常開/常閉報警輸出。
產品技術參數：
a) 輸出電壓峰值：5KV～10KV
b) 輸出低壓峰值：700～1000V
c) 輸出電量峰值：<10A
d) 脈沖寬度（脈沖持續時間）：≤0.1s
e) 脈沖間隔時間：1s～1.5s
f) 脈沖輸出電量：2.5mC
g) 脈沖輸出能量：≤5.0J
h) 系統功耗：5W
前端圍欄直接安裝在圍墻頂部上方，圍墻的高度應在1.8m以上。電子圍欄的防范高度為0.8m左右。
導線數： 4線制
線距：150mm~200mm。
線張力：30-50kg。
線徑：Φ1.8mm\Φ2.5mm高強度，低電阻，抗腐蝕專用合金導線。
中間過線桿間距：一般為4米左右。
3.5.3 前端電子圍欄控制主機防水箱（型號：AL-FS02）
冷軋板噴塑，規格 450X320X170mm
3.6. 中心控制室組成部分
3.6.1
1）. 總線報警主機（型號：AL-7480B）
l 最多可接1018個防區：自身帶有2個有線防區,通過通訊接口可以外接最多127個報警模塊或者AL系列總線通訊主機,每個擴展輸入設備最多可接8個的防區
l 所有防區以分區的形式管理，最多有128個分區：自身帶有的2個防區，為第128分區；外接的接警設備（報警模塊或主機）從第00分區開始，按照地址碼的順序，每一個設備為1個獨立分區。每個鍵盤可以擁有其中的1個或多個分區，各鍵盤分別對自己的所管轄的所有分區獨立同時進行布防、撤防等操作；主鍵盤可以對單個分區、防區獨立進行布防、撤防操作
l 可最多接入8個鍵盤，獨立操作，漢字界面。其中1個主鍵盤、7個從鍵盤，通過主鍵盤編程可以讓任意鍵盤跟隨所有報警并顯示報警信息
l 設備、防區名稱漢字任意更改，電腦配置，每個設備、防區最多支持7個漢字
l 掛在通訊總線上的設備都可以帶有1-64個輸出，其中報警模塊最多帶有1個輸出，聯動輸出設備最多可帶64個輸出。每個防區可以聯動最多3個輸出，聯動包括：防區報警聯動、防區布撤防聯動、防區異常聯動。可以達到電子地圖、DVR報警輸入、就地報警等功能
l 有3個密碼權限,包括管理、編程、操作
l 通過局域網(TCP/IP)可實現與中心計算機連接,最多支持兩個中心（必須外加74C接口模塊）
l 可通過電話線與報警中心通過Contact ID協議連接，并可電話通知用戶
l 通過鍵盤密碼、遙控器、中心計算機、電話進行撤/布防
l 通過管理員密碼撤布防,同時對所有鍵盤進行撤布防；對主鍵盤(鍵盤地址位0，掛接在鍵盤總線上)的撤布防，通過編程跟隨設置，可以讓其中一個從鍵盤或所有從鍵盤同時布撤防。
l 通過主鍵盤對單個分區、防區進行布撤防
l 通過主鍵盤對聯動設備單個或全部進行操作
l 通過電腦進行編程和配置。可遠程配置好，文件發送，就地寫入主機，讓編程和服務更為簡單、有效
l 20秒左右的語音報警支持，用戶可通過電腦寫入電話報警時的提示音，就地也可以接功放輸出
l 中國安防知名品牌/中國安防最受關注十大品牌/中國安防優秀供應商30強/廣東省重合同守信用企業
2). 中文液晶鍵盤（型號：AL-830）
AL-830中文液晶顯示鍵盤是為AL-7480B報警主機設計的配套產品。
l AL-830觸摸屏顯示，顯示控制設備的各類信息，包括報警、狀態、編程等。
l 1個布防指示燈，顯示該鍵盤是否在布防狀態。
l 1個電源指示燈，顯示該鍵盤是否通電。
l 本身帶有一個蜂鳴器，用來操作提示和報警。
l 2個自學碼遙控器，支持“布防”、“撤防”、“留守布防”。
l 通過鍵盤可以控制開關/燈。
l 通過設置鍵盤地址，選擇主從鍵盤，0為主鍵盤。
電性能指標
l 輸入電源 :DC9-18V
l 靜態耗電 :190mA
l 報警狀態 :220mA
l 外觀尺寸 :170×108×30mm
l 無線參數 :315MHz，編碼器的震蕩電阻為4.7M，2262編碼模式
l 鍵盤端口總線總長度不得大于1200m
3.6.3 單防區報警模塊（型號：AL-7480-1A）
AL-7480-1A單防區報警模塊是具有總線通訊功能的防區擴展設備，其對 于與遠距離的探測設備的連接、或在周界防范等場合中非常實用。
1. 性能特點：
● 可接入一個有線探測設備
● 總線通訊方式
● 探測設備為常閉輸入
規格及參數
描述 | AL-7480-1A 單防區報警模塊 |
尺寸 | 5.0厘米 x 2.5厘米 x 1.0厘米（長x寬x厚） |
重量 | 10克 |
工作溫度 | -10℃ ∽ +50℃；0-85%濕度 |
工作電壓 | 直流10 ∽ 24伏 |
工作電流 | 20毫安 |
防區 | 可接入1個常閉探測設備 |
聯網功能 | 可與AL-7480B或AL-1680B等系列報警主機連接，進行聯網使用 |
3.6.4 繼電器輸出模塊（型號:AL-7416A )
16路繼電器輸出模塊為聯動輸出配件，可用于驅動警號或視頻監控的電源控制切換
● 具有16路繼電器輸出接口
● 采用總線通訊方式，可與AL7480B、AL1680B或AL6480B等報警主機配合
3.6.5 管理中心軟件（型號：AL-2010S）
AL-2010S管理中心軟件是AL-2010S別墅、工廠、小區智能網絡安防系統的重要組成部分，整個聯網系統通過它來進行各種信息處理和管理操作。
● WINDOWS界面，多媒體工作方式，語音提示警情，用戶操作簡單直觀，性能穩定可靠
● 用戶資料信息豐富，并且可以自定義數據項。
● 從報警主機接收報警信號實現報警顯示，打印，存儲，查詢等處理。
● 多級電子地圖定位、顯示
● 多級操作管理權限
● 靈活設置的分類顯示板
● 可自定義的打印、顯示信息的內容和格式
● 多種不同聲音，語音自己選擇；不同警情及操作會有不同的聲音
及語言提示。
● 中心布/撤防操作；可通過中心向各用戶電話報警、短信報警
● 局域網多計算機信息發布； 實時監控系統線路安全狀態
● 查詢歷史報警事件；
序號 | 型 號 | 名 稱 | 描 述 | 數量 | 單位 | |||||
中心控制室 | ||||||||||
1 | AL-7480B | 報警主機 | 總線控制主機 | 1 | 套 | |||||
2 | AD-103 | 聲光警號 | 95db,DC 12V | 1 | 個 | |||||
3 | AL-7416A | 16路繼電器模塊 | 聯動監控 | 1 | 臺 | |||||
4 | AL-2010S | 中心軟件 | 顯示現場的電子地圖 | 1 | 套 | |||||
5 | AL-7480-1A | 單防區模塊 | 報警在主機顯示防區 | 6 | 個 | |||||
前端周界部份（A圍欄脈沖主機及配件） | ||||||||||
6 | WS-8008-1L | 脈沖主機 | 高壓脈沖主機（單防區） | 6 | 臺 | |||||
7 | WS-HY5WS-6 | 避雷器 | 專用,一個防區二個 | 12 | 臺 | |||||
8 | WS-FS02 | 防雨箱 | 冷軋板噴塑 | 6 | 臺 | |||||
9 | AD-103 | 聲光警號 | 一臺圍欄機一個 | 6 | 個 | |||||
10 | 12V/4AH | 后備電池 | 一臺圍欄機一個 | 6 | 個 | |||||
電子圍欄配件明細 | WS-ZDG01 | 終端桿 | 方型不銹鋼管38mm×38mm×850mm | 12 | 根 | |||||
WS-ZDJY01 | 終端桿絕緣子 | 防水隔槽設計；復合材料 | 48 | 個 | ||||||
WS-GD01 | 終端絕緣子固定夾 | 不銹鋼材料 | 48 | 個 | ||||||
WS-CLG01 | 中間承力桿 | 復合材料 Φ25×850mm | 50 | 根 | ||||||
WS-FYM | 承力桿防雨帽 | PVC材料 | 送 | |||||||
WS-CLGD01 | 中間承力桿固定件 | 不銹鋼材料 | 100 | 個 | ||||||
WS-BQJY01 | 承力桿絕緣子 | 復合材料 | 200 | 個 | ||||||
WS-JYCX01 | 承力桿絕緣子插銷 | 復合材料 自動彈性卡銷 | 200 | 個 | ||||||
WS-ZJG01 | 中間桿 | 復合材料 Φ9.5*850mm | 200 | 根 | ||||||
WS-FYM | 中間桿防雨帽 | PP材料 | 送 | |||||||
WS-ZJGD01 | 中間桿固定件 | 鍍彩鋅 | 400 | 個 | ||||||
WS-LWJY01 | 中間桿絕緣子 | 復合材料 | 800 | 個 | ||||||
WS-WXDZ01 | 通用萬向底座 | 鍍彩鋅，平面及圓柱兩用安裝 | 262 | 個 | ||||||
WS-XX01 | 線－線連接器 | 鋁合金 | 60 | 個 | ||||||
WS-ZJSJ01 | 中間收緊器 | 復合材料 | 80 | 個 | ||||||
WS-JS01 | 圍欄警示牌 | 200×100雙面 普通 | 90 | 個 | ||||||
WS-HJ-18 | 合金線 | 高強度單股鋁合金線Φ1.8mm | 4000 | 米 | ||||||
AL-GY01 | 高壓絕緣線 | 雙絕緣Al線,聚乙烯材料，耐壓值20KV | 120 | 米 | ||||||
終端桿固定螺絲 | M5*50 | 送 | ||||||||
中間桿、中間承力桿以及避雷器固定件的螺絲 | M5*10 | 送 | ||||||||
半球型承力桿絕緣子固定螺絲 | M3*40 | 送 | ||||||||
避雷器固定件 | 不銹鋼材料 | 送 | ||||||||
接地角鐵 | Φ20*1500mm | |||||||||
PVC管 | 國產,含彎頭管卡 | |||||||||
信號線 | RVV 2X1.5mm2 | |||||||||
電源線 | RVV2×1.0 mm2的護套線 | |||||||||
接地線 | 2mm2的專用接地線 | |||||||||
膨脹螺栓 | M8*80 | |||||||||
以上具體產品價格另附系統配置清單報價表
1． 工具：沖擊電鉆、鋼絲鉗、扳手、螺絲刀、電烙鐵、登高梯、安全帶等工具。
2． RS485信號控制線：RVSP2×1.0mm2圓形雙絞線（強磁干擾場所應選用RVSP2×1.0mm2雙絞屏蔽線；距離大于1200米時應加RS485中繼器）；圍欄控制器電源線：RVV2×1.5 mm2的護套線。
3． PVC穿線管（φ25）及其配件。
4． 太陽能警示燈及“電子圍欄 禁止攀登”警告牌若干。
1． 確定周界圍欄安裝角度：（與墻頂面的夾角）
2 根據現場的情況及甲方要求確定周界圍欄角度（0°、22.5°、45°、67.5°、90°、112.5°、135°、157.5°、180°）和傾斜方向（內傾式、外傾式、垂直式或水平式安裝）
2 根據周界環境：居民區、學校附近建議為內傾或垂直安裝，空曠地帶建議為外傾，圍墻高于2.5米時可以采用水平安裝。
2 根據保護對象：防止外界入侵時建議為外傾式安裝，防止內部翻越時建議為內傾式。
2． 組裝中間桿：
2 將中間干絕緣子套入中間桿，注意套入距離【保證每條線之間的距離200mm、最下一根線距墻頂為200mm（上海地區規定為150mm）,將圍欄固定開口調整為同一方向然后旋緊（注意不可旋得太緊，只要中間桿絕緣子不能挪動即可）。
2 用中間桿固定件、M5×10螺栓將中間桿固定在萬向底座上（注意：圍欄合金線方向與萬向固定座兩固定孔的連線相互垂直，安裝傾角符合1項要求）

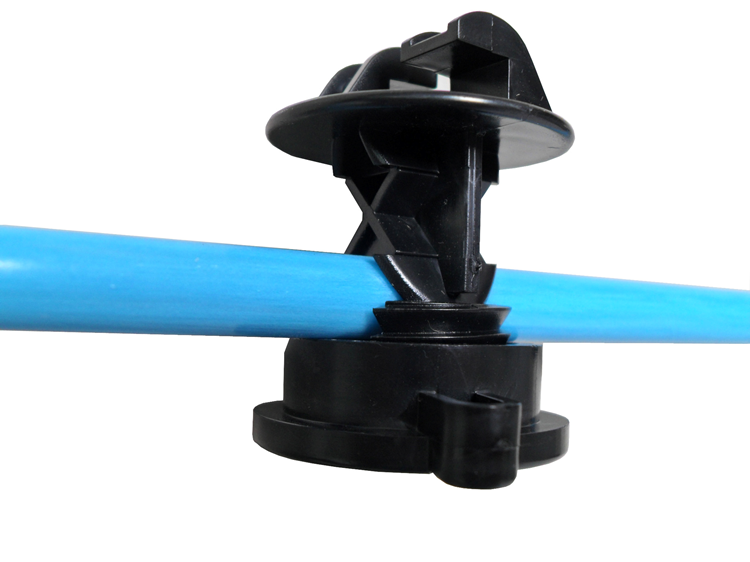

3． 組裝承力桿：
2 將承力桿絕緣子用M3×40螺栓固定在承力桿上。注意方向一致。
2 用承力桿固定件、M5×10螺栓將中間桿固定在萬向底座上（注意：圍欄合金線方向與萬向固定座兩固定孔的連線相互垂直，安裝傾角符合1項求）。

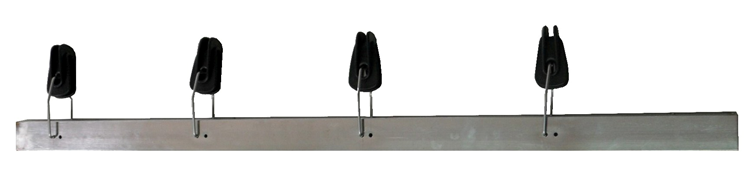

4． 組裝終端桿：
2 如圖：用M5×50螺栓將終端桿固定在兩個萬向底座之間。（注意：圍欄合金線方向與萬向固定座兩固定孔的連線相互垂直，安裝傾角符合1項要求）。
2 將終端桿絕緣子用終端絕緣子固定夾固定在終端桿上。注意方向一致。
2 有圍欄控制器的地方應在終端桿頂部加入一條或兩條（相互垂直）避雷器固件。
5． 圍欄撐桿的安裝：
2 確定圍欄撐桿的具體位置：在圍墻頂部用沖擊鉆打孔，用M10×100（中間桿可用M8×80）強力膨脹螺栓將撐桿固定在合適的位置。
2 中間桿距離為4 m（或圖紙中確定的地點）；
2 中間承力桿建議為每個4根中間桿加一根承力桿、在轉角不大的位置或其它有必要的位置；
2 拐角采用終端桿（非90°安裝時，應從兩個圍欄方向各安裝一根終端桿），分區處應從兩個方向安裝絕緣子。
6． 圍欄線安裝：
2 圍欄線應采用分段安裝的方式固定，同一條直線或同一防區建議分為一段。不在同一條直線上的合金線分幾次安裝。
2 展放合金線：采用放線架或適當方式放線，切莫任意放，以免出現打結和不平整現象。可以四根同時展放，但注意不要交叉。
2 緊線：將合金線的一端用線線連接器（或自我纏繞）固定在一端終端桿絕緣子上，然后將4根合金線對應放入中間桿絕緣子或承力桿絕緣子的線槽內，最后穿入緊線器，用力將合金線拉緊并用線線連接器（或自我纏繞）固定在另一端的終端桿絕緣子上。然后調整緊線器使4條線同時拉直并相互平行。注意：平行的多條線應同時收緊，只要各條合金線拉直了即可；不能拉得太緊，否則會使得兩端的桿子承受多余的拉力。
2 用線線連接器將高壓線與合金線連接起來。
7． 接地體制作：
每個圍欄控制器箱下必須打入兩個接地體，接地體標準：大于50×50×5×1500mm（有M10以上的接地螺栓或孔）標準鍍鋅接地角鐵，垂直打入地下，接地體與避雷器支架、圍欄控制器箱接地端可靠連接，接地電阻<10Ω。不夠時可加入降阻劑。強電接地與弱電接地必須相互隔離，并且必須有>4m的距離，還有一個接地就是在防區的開始或者是結束的地做一個總的485信號線屏蔽層接地，接地標準同上。
8． RS485信號控制線、圍欄控制器電源線的鋪設：
若有預埋管道則可直接利用，否則利用PVC管進行穿管敷設，敷設要求符合管道配線要求，管道中主要有：RS485信號控制線RVSP2×1.0mm2圓形雙絞線、圍欄控制器電源線RVV2×1.5 mm2的護套線（從主機并接到每個圍欄控制器上，距離超過600m需加大線經）。
9． 警示牌的安裝：
每隔10米安裝“電子圍欄 禁止攀登”警告標識牌一塊，可以用合金線固定在圍欄線上。
10． 圍欄控制器的安裝：
a) 將圍欄控制器安裝于圍欄下方、圍欄分區處，用膨脹螺栓固定于墻上。
b) 將圍欄控制器與接地扁鐵作良好的連接。圍欄控制器接地（弱電接地，于通訊線屏蔽層相連），與高壓圍欄接地（強電接地）相互隔離，避免干擾。
c) 將圍欄控制器的高壓引線通過PVC配線管與圍欄相接，接頭處應采用線線連接器（或自我纏繞）可靠連接。
d) RS485總線、報警輸出線、及電源線與高壓線分開，使用單獨的配線管。
e) 將高壓避雷器可靠連接于周界圍欄起始端與地線之間（注意防水方向）
11. 前端系統接線圖（見下圖）
